Конденсаторы с воздушным охлаждением состоят из трех основных элементов:

  • батарея теплообмена;
  • вентилятор;
  • двигатель вентилятора.

Батарея

Обычно батарея состоит из медных, алюминиевых или стальных трубок диаметром от 6 до 19 мм с пластинами, аналогично рассмотренным ранее батареям охлаждения.

Самыми распространенными формами пластин являются:

  • спиральные пластины;
  • плоские пластины пакетом:
    • гладкие пластины;
    • пластины, имеющие различные изгибы в соответствии с потоком воздуха.

Второй тип является наиболее распространенным в установках по кондиционированию воздуха. Расстояние между пластинами обычно составляет от 1,5 до 2,1 мм. Варианты расположения трубок и способы крепления пластин аналогичны испарителям подобного типа. В верхней части батареи происходит снятие перегрева газа, на что приходится около 5% площади поверхности теплообмена. На следующем участке, занимающем 85% площади поверхности теплообмена, при почти постоянной температуре происходит конденсация. Остальная часть поверхности теплообмена используется для переохлаждения.

Вентилятор

Воздух, поступающий для охлаждения батареи конденсатора, нагнетается вентилятором (или несколькими вентиляторами), который может быть осевым или центробежным и обычно устанавливается с соответствующим двигателем, чтобы создавать всасывание воздушного потока через батарею. При выборе мощности вентилятора обычно используются показатели производительности от 80 до 160 л/с на каждый кВт перерабатываемой тепловой мощности. Потребление электроэнергии вентиляторами обычно находится на уровне 21-42 Вт на каждый кВт перерабатываемой тепловой мощности.

Регулировка давления конденсации

Для обеспечения равномерности функционирования любой холодильной установки необходимо поддерживать давление и температуру конденсации в определенных пределах, чтобы обеспечить создание достаточно высокой разницы давлений и добиться прохождения через терморегулирующий вентиль установленного количества хладагента при определенной тепловой нагрузке. Для поддержания относительно постоянного давления конденсации применяются два основных метода:

  • регулировка потока воздуха;
  • регулировка контура холодильного агента.

Особенности применения методов регулирования изложены в разделе «Эксплуатация холодильных установок» настоящего курса.

Установка

Конденсаторы с воздушным охлаждением могут являться составной частью агрегатов (например, холодильной группы, автономного устройства для кондиционирования воздуха, компрессорно-конденсаторных блоков и пр.), либо использоваться отдельно для внешнего воздействия на функционирование установки, к которой они относятся.

Варианты монтажа
Рис. 7

В обоих случаях установка или монтаж батарей конденсатора может производиться одним из трех ниже перечисленных способов:

  • Вертикальные батареи. Вентилятор может устанавливаться с горизонтальным или вертикальным расположением вала. Поток воздуха является вертикальным с забором его снизу и выходом вверх
  • Горизонтальные батареи. Вентилятор монтируется с вертикально расположенным валом над батареей. Поток воздуха является вертикальным с забором его снизу и выходом вверх.
  • Батареи V-образной формы. Вентилятор монтируется с вертикально расположенным валом между двумя батареями. Забор воздуха производится по горизонтали с двух сторон и с выходом вверх.

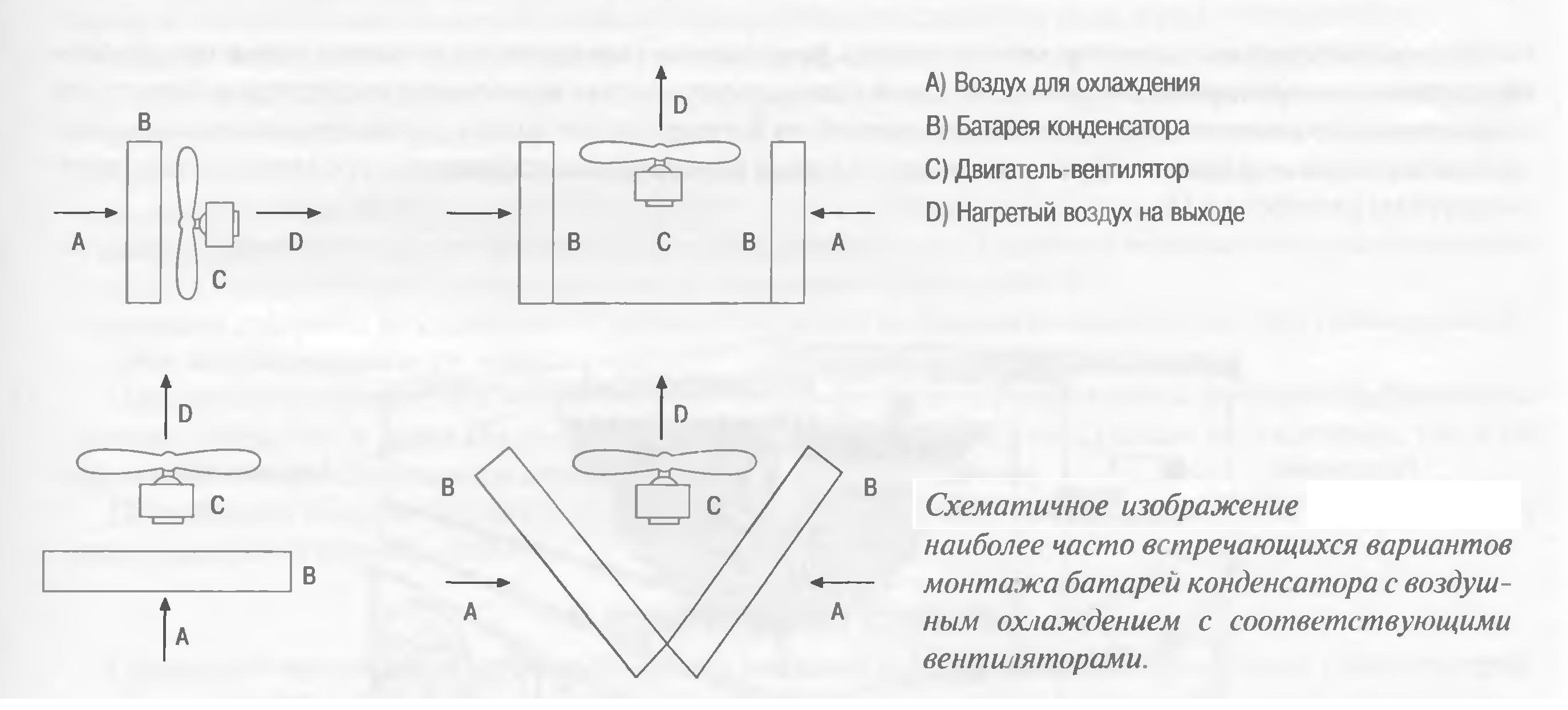

Несколько вариантов монтажа показано на рисунке 7. Иногда в одном и том же агрегате применяются два разных способа монтажа батарей.

Конденсатор с воздушным охлаждением может устанавливаться как снаружи, так и внутри помещения (группа с центробежными вентиляторами). Ниже приводятся некоторые рекомендации по установке конденсаторов:

  • конденсатор должен устанавливаться таким образом, чтобы воздух свободно проходил через батарею с предотвращением обратного его забора;
  • конденсатор должен быть размещен вдали от участков, которые могли привести к коррозии или засорению батареи;
  • конденсатор не следует устанавливать под крышей для предотвращения попадания дождевой воды и снежных завалов;
  • при наличии черных гудронированных крыш следует делать насыпь из белой гальки под агрегатом, а также в некотором радиусе от него, либо принять другие меры для предотвращения слишком большого локального повышения температуры воздуха;
  • конденсатор следует размещать вдали от мест пребывания людей в связи с повышенным уровнем шума.
  • конденсатор необходимо устанавливать с учетом розы ветров.
