В случае, когда оборудования много и оно расположено в различных, особенно труднодоступных, местах, возникает необходимость иметь возможность контролировать его состояние и управлять им удаленно, с единого диспетчерского пульта, а также вести запись состояния оборудования в течение времени работы для выявления потенциальных неисправностей.
Системы управления, построенные по такому принципу, называют системами управления зданием, системами диспетчеризации.
Необходимо отметить, что система диспетчеризации является надстройкой над локальной автоматикой – основные задачи управления инженерным оборудованием должны выполняться независимо от функционирования системы диспетчеризации.
p=. !/upload/files/o/otoplen_86.jpg (Диспетчеризация инженерного оборудования)!
p=. _Общая структура системы управления зданием_
Функциональные задачи систем диспетчеризации
* Сбор данных о состоянии инженерного оборудования от контроллеров щитов локальной автоматики
* Хранение и отображение информации о поведении оборудования за весь срок его работы
* Уведомление обслуживающего персонала о требующих внимания событиях с помощью e-mail или SMS сообщений
* Доступ к контролю и управлению оборудованием по локальной сети объекта, через Интернет и т.д.
Зачем нужна диспетчеризация?
Главная причина, почему системы диспетчеризации оказываются все более востребованы в современных проектах автоматизации инженерного оборудования, заключается в том, что использование таких систем позволяет получить экономию ресурсов сразу по нескольким направлениям:
* Снижение расходов на эксплуатацию и обеспечение бесперебойной работы оборудования за счет своевременного реагирования обслуживающего персонала на требующие вмешательства ситуации (защита калориферов от замерзания, необходимость замены фильтров и т.д.).
* Снижение расходов на энергоносители и за счет оптимального регулирования параметров работы оборудования – фанкойлов, чиллера, приточных установок и т.д.
* Возможность коммерческого и технологического учета энергоресурсов.
* Ведение автоматизированного учета эксплуатационных ресурсов инженерного оборудования с целью проведения своевременного технического обслуживания.
* Обеспечение оперативного взаимодействия эксплуатацион- ных служб.
* Планирование проведения профилактических и ремонтных работ инженерных систем.
* Документирование протекания технологических процессов, работы инженерных систем и действий обслуживающего персонала.
h2. Коммуникационные шлюзы
Связи между элементами системы диспетчеризации могут быть выполнены по самым разным технологиям, с применением различных типов коммуникационных интерфейсов – как проводных, так и беспроводных.
Некоторые из протоколов передачи информации стандартизированы и используются большинством производителей, что позволяет при построении комплексных систем использовать оборудование различных производителей.
С точки зрения заказчика, такой вариант предпочтительнее использования «закрытых» протоколов, так как в случае использования внутреннего протокола производителя, для которого не существует «шлюза» – средства сопряжения со стандартным протоколом, заказчик оказывается «привязан» к оборудованию данного производителя, что создает трудности для дальнейшего развития, расширения системы.
 |
pCOweb — модуль расширения для, обеспечивающий сопряжение с BACnet Ethernet сетями. Поддерживает протоколы: SNMP v1, v2.c, v3, HTTP (вэб сервер), SMTP, FTP, FTP push, DHCP Возможность сохранения логов непосредственно в pCOWeb |
 |
pCOnet — модуль расширения, обеспечивающий сопряжение с BACnet MS/TP (Master/Slave Token pass) сетями. |
 |
Konnex Board — модуль расширения, обеспечивающий сопряжение с KNX сетями. |
 |
LON Board — модуль расширения, обеспечивающий сопряжение с LON сетями |
 |
RS485 Board — модуль расширения, обеспечивающий сопряжение с Carel и ModBus сетями в режимах Master и Slave |
 |
WebGate — аппаратный web сервер. Поддерживает протоколы HTTP, FTP, SNMP. |
h2. Коммуникационные терминалы
Коммуникационные терминалы предназначены для контроля состояния и управления системой автоматики. При этом обычно существует возможность производить управление несколькими контроллерами с одного терминала, что повышает эффективность работы службы эксплуатации объекта и создает более комфортные условия.
p=. !/upload/files/o/otoplen_93.jpg (Коммуникационные терминалы)!
Модели с размерами по диагонали 4”, 7”, 10” и 13”
Панель с функцией touch screen позволяет создавать простые в использовании и интуитивно понятные меню
Количество цветов 65000. Разрешение дисплея от 480х272 до 800х480
Интерфейсы RS485, RS422, RS232, USB, Ethernet
Обмен данными с контроллерами по протоколам Carel и Modbus
Встроенный Web-сервер
Среда разработки интерфейсов 1Tool Touch Editor
p=. !/upload/files/o/otoplen_94.jpg (Коммуникационные терминалы)!
h2. SCADA системы
SCADA – supervisory control and data acquisition (Диспетчерское управление и сбор данных).
Собирательный термин, часто используемый применительно к серверу диспетчеризации с установленной на нем SCADA, – «Верхний уровень».
«Верхний уровень» может строиться как с использованием сторонних программных продуктов, так и компактно-аппаратного комплекса PlantVisorPRO производства Carel.
p=. !/upload/files/o/otoplen_95.jpg (SCADA системы)!

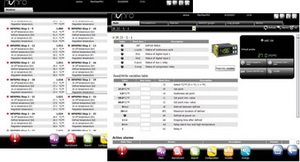

PlantVisorPRO поставляется в различных модификациях – «black box» и с встроенным сенсорным пользовательским интерфейсом.

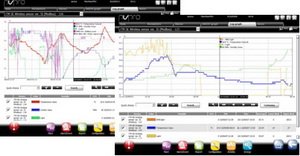

STANDARD — возможность подключения и управления до 90 внешних устройств, 1400 переменных
HYPER — возможность подключения и управления до 300 внешних устройств, 3500 переменных
* Встроенные адаптеры RS485
* Поддержка протоколов CAREL и Modbus
* Удаленный доступ по протоколу HTTPS. Встроенный Firewall, поддержка VPN подключений, разграничение доступа
* Возможность подключения к системе диспетчеризации, работающей под управлением RemotePRO
* Отображение графиков
* Трансляция параметров конфигурации между одинаковыми устройствами
* Резервное копирование и экспорт данных
* Импорт новых стандартных и нестандартных устройств
* Встроенный инструментарий для разработки пользовательского интерфейса
* Модули анализа данных, учета энергоресурсов и оптимизации энергопотребления
Для разработки пользовательских интерфейсов в соответствии с требованиями заказчиков, используется полностью визуальный редактор карт site.web, позволяющий создавать кроссплатформенные пользовательские интерфейсы для SCADA системы PlantVisorPRO.
Site.web снабжен обширной библиотекой векторных компонентов визуализации инженерных систем ОВиК. Кроме того, редактор site.web позволяет модифицировать существующие библиотечные компоненты и даже добавлять новые, в т.ч. анимированные.
За счет использования векторной графики SVG (Scalable Vector Graphics), страницы, созданные в site.web, корректно отображаются на любом устройстве доступа в Интернет и в любом браузере, включая все существующие мобильные платформы.
site.web рассчитан на OEM производителей комплектного оборудования и на системных интеграторов, расширяя возможности визуализации режимов работы инженерного оборудования, упрощая управление и обслуживание систем.
Редактор site.web поддерживает удаленную работу над проектом, что позволяет сократить сроки разработки пользовательских интерфейсов за счет привлечения команды разработчиков. При этом со стороны разработчиков не требуется глубоких знаний в области html или java программирования.
p=. !/upload/files/o/otoplen_98.jpg (Редактор site.web )!
